THE GREEN LINE

A Garden Footbridge above the Seine River,

Paris 2018,

France



TYPE : International Competition, Reinventing Cities - C40

CLIENT : Ceetrus

ENGINEERING : Bollinger & Grohmann (Structure); Greenaffair (Green & MEP); Sempervirens (Landscape)

PARTNERS : AMO 88; Making Tomorrow; Sous les Fraises; OnePoint; Moulinot; 8'18''; AgroParisTech

SURFACE AREAS : 9 000 m²

PROGRAM : 3 000 m² Training Rooms; 2 000 m² Catering; 1 000 m² Retail; 1 000 m² Coworking; 2 000 m² Business Incubation; 3 500 m² Vegetable Gardens and Orchards on the Roof; 8 500 m² Amphibian Gardens on the Quays







THE GREEN LINE

A GARDEN FOOTBRIDGE BIO-INSPIRED BY A FISH SKELETON

The Green Line is a prototype of edible, resilient, and depolluting architecture. Its architecture generates its own energy from renewable sources, recycles its own waste and wastewater, and optimizes its needs thanks to Information and Communication Technologies. It thus promotes social and cultural innovation through flexible and mutable shared spaces, which adapt to the needs of new generations and to new constantly evolving uses.

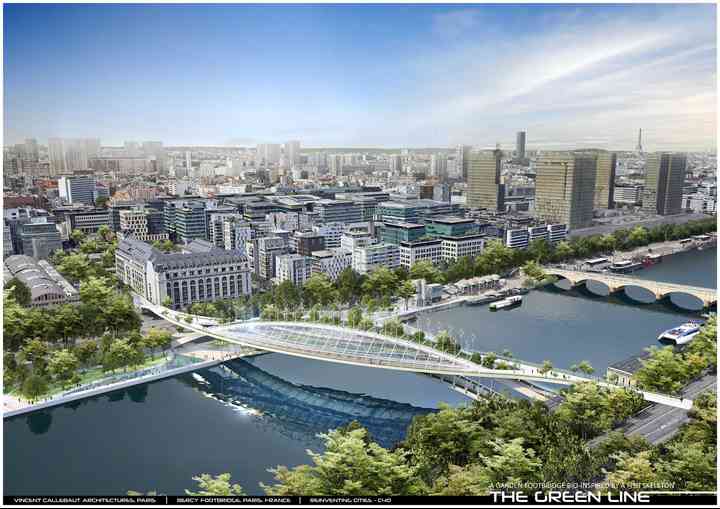

The inhabited footbridge - The Green Line - repairs the urban divide between Bercy Village and the Masséna district. It creates a winding and furtive plant link between the two banks connecting the 12th and 13th arrondissements.

The Green Line will streamline and increase the number of walks and crossings, across a functional urban continuum, between two existing urban lungs: the Parc de Bercy, on the right bank, and the Jardins Abbé-Pierre - Grands-Moulins, on the left bank.



1. FOODSCAPING: AN EDIBLE BRIDGE DEDICATED TO SLOW FOOD

Riding on the Foodscaping wave, The Green Line is a truly edible landscape dedicated to "Parisculteurs" (Paris farmers). It aims to make citizens aware of eco-gastronomy and alternative consumption. Its panoramic rooftop and horticultural greenhouses host 3,500 m² of vegetable gardens and orchards under the Parisian sky.

From an environmental point of view, this nourishing project makes it possible to reduce the ecological impact of food transport and abandon mass production (monoculture version based on phytosanitary products from the green chemistry of the 20th century) by developing organic agriculture, democratized and co-cultivated by the new urban “consumer-actors”.

An ode to Slow Food, these fruits and vegetables grown on the footbridge are directly cooked in its restaurants, offering breathtaking panoramic views towards the  Bibliothèque Nationale de France (National Library of France), the Tours Duo, and the Tour designed by SOM at Bercy-Charenton.

In permaculture, 25 kilos of fruits and vegetables/m2/year (87,500 kilos/year) will be co-cultivated there. Kale, Swiss chard, asparagus, snow peas, blueberries, and other edible flowers; crossing the Seine promises to delight both the eyes and the taste buds.



2. THE PHILOSOPHAL BRIDGE OF PARISIAN PLEASURES

The Green Line is much more than a place of passage from one bank to the other. It is a place of destination where it is good to have fun, learn, eat, and innovate!

On the roof, dense and rich urban agriculture is taking root in partnership with « Sous les Fraises ». In the bridge, a campus is developing on the theme of the smart and sustainable city (classrooms and training for students, companies, professionals, etc.) as well as restaurants and leisure for Millennials, neighbors, and Parisians.

Our goals:

- Oppose the degrading effects of the food industry and fast food culture that standardizes tastes.-

- Defend food biodiversity and promote the beneficial effects of local and indigenous food.

- Encourage eco-tourism that listens to and respects the environment as well as solidarity initiatives in the food sector.

- Carry out taste education programs for adults and children.

- Work towards the preservation and promotion of food traditions and customs.

- Help local producers and artisans of the agri-food industry who make quality organic products.

The development of this campus is closely linked to the new circular economy (robotics, new energy, artificial intelligence, new materials, etc.). It is a real ecosystem including a research center, co-working laboratories, incubators, and organic restaurants for Millennials.

In line with new ways of working and living, The Green Line meets the new generations' needs for flexibility and nomadism. All areas have optimal and quality access to the connection. We rely on the WiredScore and R2S labels to design suitable connectivity networks without risk of overexposure. Wave free zones will also be available to provide users with places free of exposure to electromagnetic waves.



3. A BIOTOPE WITH POSITIVE ENERGY

A true research & development laboratory, The Green Line advocates ecological exemplarity through sustainable management of air and water in urban areas. In addition to its densely vegetated roof, the project aims to establish a large 8,500 m² amphibian garden. In total, 12,000 m² of new green spaces and phyto-remediation lagoons will take root in the neighborhood to make it breathe better and promote the development of an endemic biodiversity corridor.

POLLUTION CONTROL

Paris suffers from recurring peaks of pollution from other harmful fine particles because they penetrate deep into the body and increase the risk of heart attacks and strokes. Air pollution control is the first priority of the project. A forest of more than 20,000 plants, shrubs and trees thus covers the footbridge as well as the amphibian garden at the quayside. This intensive revegetation captures up to 125 tonnes of CO2, NOx, and fine particles per year in the atmosphere of the capital, transforming them into oxygen through photosynthesis. This vertical forest actively participates in the fight against urban smog by improving air quality.

FILTRATION

Water filtration is the second big challenge. The amphibian garden plays an essential role in capturing the pollution of the waters of the Seine thanks to the roots of lagoon plants. The rainwater is collected in both sanitary facilities as well as aquaponics basins (colonized by the fish which come to nest there) to irrigate the orchards and vegetable gardens with trace elements. The gray water will be collected and recycled in short loops in natural fertilizer.

SELF-SUFFICIENCY

The Green Line integrates the rules of passive bioclimatism through high quality thermal inertia and a double-flow ventilation system between the functions. Depending on the time of day or night, these functions can exchange calories and frigories in real time. In order to lower its energy bill during operation, the project relies heavily on advanced renewable energies, on board as follows:

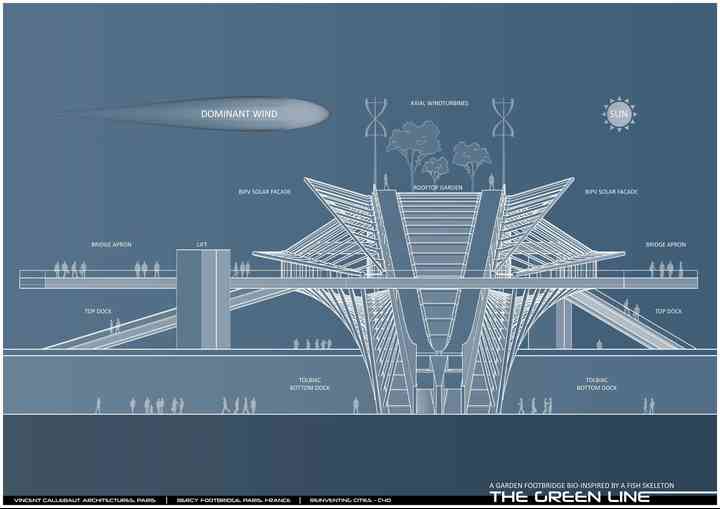

1. Solar energy: 3,000 m2 of hybrid solar panels installed on the roofs to produce domestic hot water redistributed in a short circuit in the kitchens and toilets of laboratories and restaurants. They also produce electricity which is stored directly in hydrogen fuel cells.

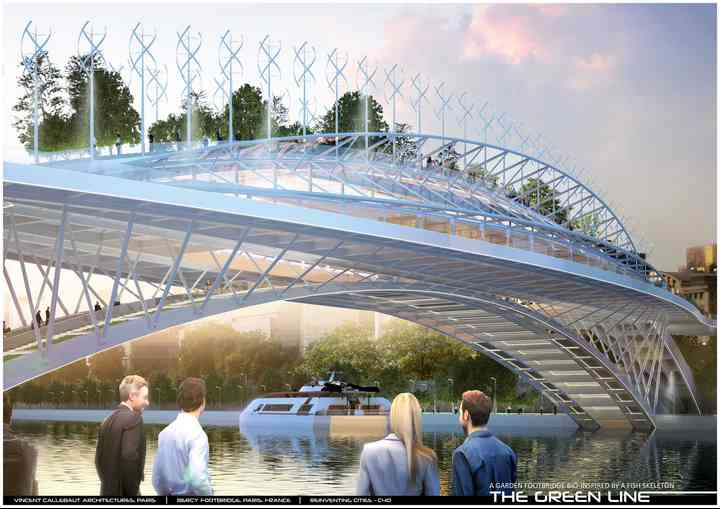

2. Wind energy: 56 axial magnetically levitated wind turbines produce the energy necessary for nighttime public lighting of the bridge, all with no noise pollution.

3. Fluvio-motive energy: The thermal differential between the surface water and the deep water of the river bioclimatizes the functional spaces according to the seasons and the heating and cooling needs.

4. Biomass energy: The non-edible parts of plants and organic waste are transformed into heat and electrical energy in a biogas plant integrated in the cells of the bridge.



4. A BIOMIMETIC FISH-BONE STRUCTURE

The Green Line aims to rationalize construction in terms of planning and budget!

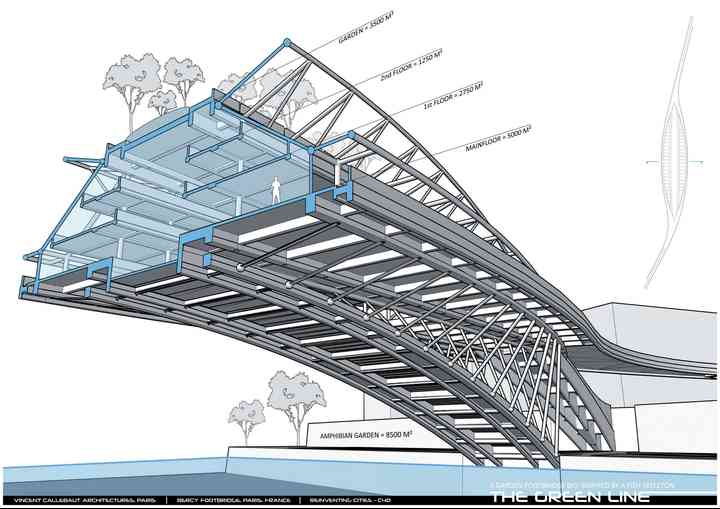

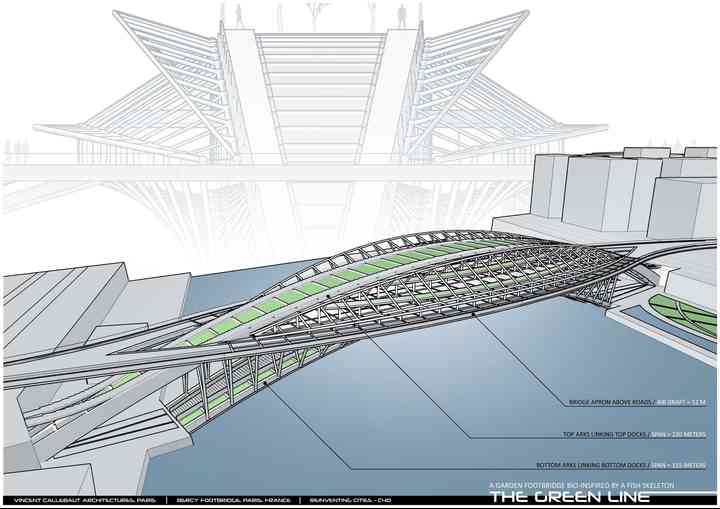

The primary structure is made up of two double arches: a double arch connecting the low quays over a span of 155 meters and a double arch connecting the high quays over a span of 220 meters. The secondary structure is made up of a triplex of trays suspended from the primary structure. The interior spaces thus generated are free of all load-bearing points, walls, and ducts. They integrate double-decks allowing the innervation of fluid networks and the integration of planters.

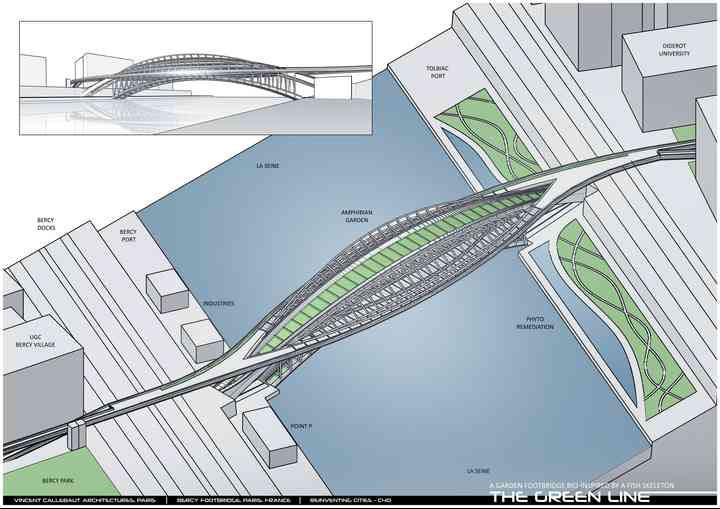

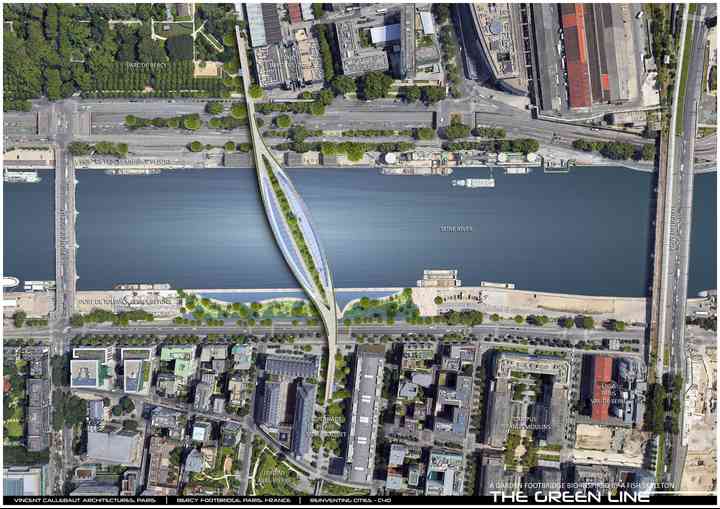

The bridge does not cross the river perpendicularly to connect the Parc de Bercy to the Jardin Abbé Pierre. It instead has a range of 220m for the upper arch and 153m for the lower arch.

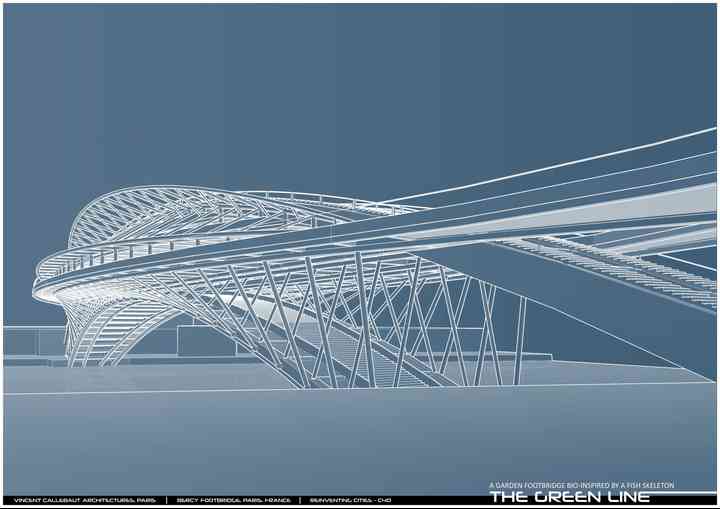

The planned structure is a hybrid variant of the “Bow-String” typologies mixed with arched bridges which allow: a large span, a high air draft (12m), a significant structural height in relation to the span, piers at the ends achievable from the quays without any need for work on the water, as well as reduced efforts in the secondary structural elements.

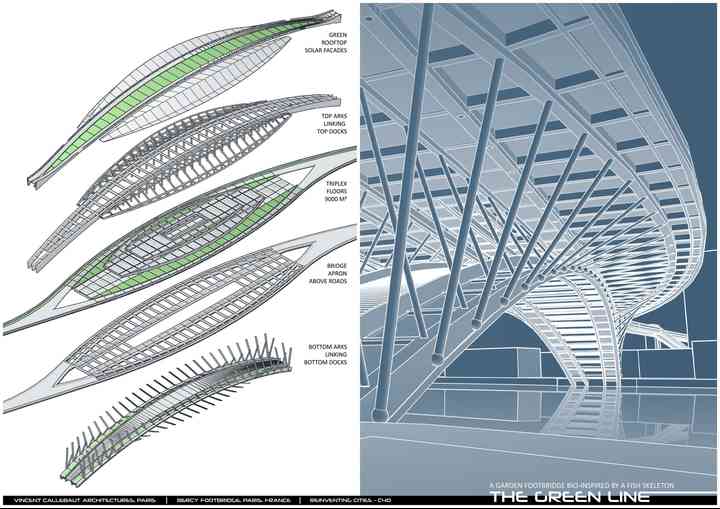

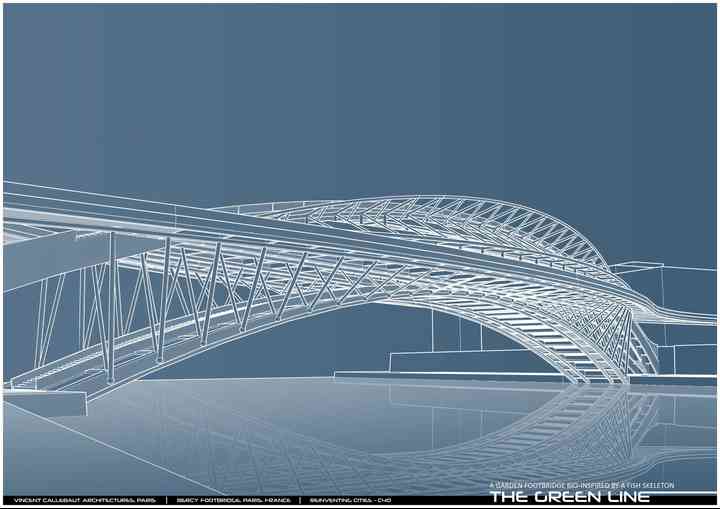

The framework of the bridge building is made up of four arches that work in compression. The structural height of the four arches, connected by articulated vertical bars, together constitute an arched ladder beam, or Vierendeel. The two arcs connecting the high quays constitute the upper chord and the two arcs connecting the low quays constitute the lower chord of the Vierendeel beam. The cantilevered parts on either side of the main deck are suspended from the upper arches by cables working in tension and carried by consoles resting on the lower arches. The transverse rigidity of the structure is ensured by the floors of the programs as well as by secondary beams between the arches.

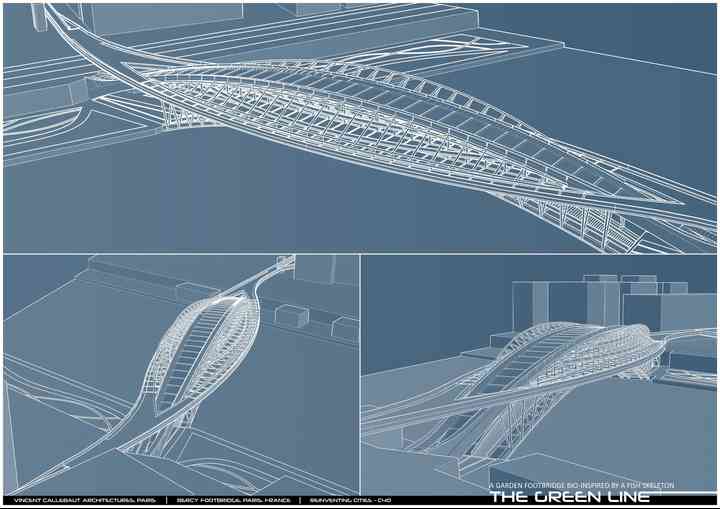

In its biomimetic approach, the bridge building develops like a 220 m fish skeleton.

The foundations of the building-bridge are independent for the two upper and lower chords but built in line with the quays so as not to alter the flow of the river and to avoid becoming an obstacle for river navigation.

Construction of The Green Line is simple and without great nuisance for the residents:

- Construction of the new foundations one after the other, starting with that of the low quays.

- Construction of the arches starting with the lower arches, using barges on the river.

- Elevation of the scaffolding structure on the arches of the lower chord to construct the second arch.

- Suspension of the deck, and construction of the rest of the program.

In the logic of circular economy, the finishing touches advocate the use of bio-based materials from natural and/or recycled sectors.


5. A NEUTRAL CARBON FOOTPRINT FOR AN ECOLOGICAL SMART CITY

Four garden themes will be developed, under the scientific control of the CSTB team (Scientific and Technical Center for Building):

The Fish Gardens:

Diversion basins will constitute a vast area of refuge in times of flooding for the river fish. This area will be made up of pillars, the installation of which will slow the flow of water; their geometry and location will be studied in conjunction with the CSTB, to maximize the passive oxygenation of the Seine. In addition to the structural columns of the work, others of variable heights will be staggered between the average low water and the winter level to maximize the efficiency of the ecological system all year round. These gardens, vegetated with aquatic plants and large helophytes, will host the 28 species of fish inhabiting the Seine such as rudds, breams, eels, etc.

These water gardens will also be developed on the infrastructure in order to create a large spawning area coupled with a phyto-purification system ranged in lagoons. Among the phyto-purifying plants will be: bulrushes (Scirpus, Eleocharis), sedges (Carex, Cyperus), rushes (Juncus), common reeds (Phragmites) and cattails (Typha). The project will notably restore the paraclimacic indigenous biodiversity of the Seine in Paris.

The Clean Air Garden:

In urban areas, the air is partly polluted by fine particles. It was found that very specific plant species, having trichromes at the microscopic level, could capture these particles using their roughness and hairiness. The plant range of low strata at the foot of trees or shrubs therefore includes species chosen for their hairiness: bear ears, clematis, mullein.

In addition, it is noted that capture efficiency is enhanced by a misting and sprinkling system which agglomerates the fine particles suspended in the air with water droplets. Thus weighed down, the fine particles attach themselves to the soil and to the plants. The external rainwater management system and automatic watering of planters can therefore promote this capture. The planting of these essences in the planters and containers of the terraces makes it possible to fashion a real module of “depolluting terraces”. The project being positioned on the wind corridor of the bed of the Seine, the air masses treated will be considerable.

The Carbo-Absorbent Garden:

Plants, and in particular woody plants, absorb the CO2 present in the atmosphere through photosynthesis. Trees are therefore carbon sinks, which they store in their foliage, their branches, their root systems, and above all, in the woody tissue of their main stems. There are two capacities in the process: carbon fixation (through photosynthesis) and carbon storage (that is, the creation of carbon storage over time). Studies have shown that the amounts of carbon sequestered increased with the surface area of wooded areas and the proportion of large, healthy trees. Thus, for a single urban tree with more possibility of growing in width, carbon sequestration would be up to four times greater than a tree in natural forest.

In order to take advantage of this knowledge, we have established a precise selection of hard and dense wood trees, recognized for their carbo-absorbent and carbo-storing capacities: different pines and cypress as well as yew, mulberry, hawthorn, oak, beech, hornbeam, corm, or holly. We have also favored slow growth, which is more favorable to storage, because they require fewer operations of size and disposal of waste. These dense wood trees, requiring minimum maintenance, can be reused in cabinetry so as to extend the duration of carbon confinement and thus promote the activity of the tower in connection with its territory.

Urban Agriculture and Participatory Greenhouses:

Native fruit species will be planted in order to promote the development of small fauna in urban areas (black cherry, mulberry, mountain ash) in addition to cultivated fruit species (apple trees, pear trees), representative of the arboreal know-how of the Ile-de-France region. The lower layers will be used for small fruit trees such as currants, blackcurrants, raspberries, strawberries, blackberries, or blueberries. Greenhouses will be designed as a real resource center for those involved in urban agriculture, whether professionals or amateurs, coming from all walks of life and eager to learn, to provide themselves with old and rare seeds and plants, to meet animators, enthusiasts, curious people, or professionals from different sectors. Associative and sociological monitoring could also be carried out in order to promote the appropriation of gardens by Parisians and to observe the evolution of living together around cultivated areas.

For the watering of its multiple green spaces, The Green Line is developing a technology for recovering rainwater under substrate. Surplus rainwater is stored in a specific container under the plants. In periods of heat, the water collected evaporates and moistens the plants' substrate. Rainwater is also collected on the frame and a drip system ensures reasoned watering. The decontaminating gardens are accompanied by a phyto-remediation lagoon, populated with species chosen for their power to decontaminate the waters of the Seine.



6. THE GREEN LINE IN CO-DESIGN PROCESS

Our approach is open and co-constructed with as many stakeholders as possible, whose opinions will be widely taken into account during the consultation phases. The Green Line will have a social role for its users.

It promotes exchanges because it is a place of relaxation, contemplation, and well-being.

We wish to constitute a breeding ground for socially sustainable urbanity:

• a program mix, with local activities and services.

• an enhanced living environment that minimizes nuisance and favors well-being.

• peaceful and high-quality public spaces giving back room to uses other than purely functional ones.


TEXTE FRANÇAIS



THE GREEN LINE

UNE PASSERELLE JARDIN EN ARETE DE POISSON

The Green Line est un prototype d’architecture comestible, résiliente et dépolluante. Son architecture génère sa propre énergie à partir de sources renouvelables, recycle ses propres déchets et eaux usées, optimise ses besoins grâce aux Technologies de l’Information et de la Communication. Elle favorise ainsi l’innovation sociale et culturelle à travers des espaces partagés flexibles et mutables, qui s’adaptent aux besoins des nouvelles générations et aux nouveaux usages en perpétuelle évolution.

La passerelle habitée - The Green Line - répare la fracture urbaine entre Bercy Village et le Quartier Masséna. Elle trace un trait d’union végétal, sinueux et furtif, entre les deux rives reliant les 12ème et 13ème arrondissements.

The Green Line va fluidifier et multiplier les chemins de promenades et de traverses, à travers un continuum urbain fonctionnel, entre deux poumons urbains existants : le Parc de Bercy, rive droite et les Jardins Grands Moulins-Abbé Pierre, rive gauche.



1. FOODSCAPING : UN PONT COMESTIBLE DÉDIÉ AU SLOW FOOD

Sur la vague du Foodscaping, The Green Line est un véritable paysage comestible dédié aux Parisculteurs. Elle vise à sensibiliser les citoyens à l’éco-gastronomie et à l’alter-consommation. Son rooftop panoramique et ses serres horticoles accueillent 3 500 m² de potagers et vergers sous le ciel de Paris.

D’un point de vue environnemental, ce projet nourricier permet de réduire l’impact écologique du transport alimentaire et d’abandonner la production de masse (version monoculture basée sur les produits phytosanitaires de la chimie verte du XXe siècle) en développant une agriculture bio démocratisée et co-cultivée par les nouveaux « consom’acteurs » urbains.

Ode au Slow Food, ces fruits et ces légumes cultivés sur la passerelle sont directement cuisinés dans ses restaurants, offrant des vues panoramiques époustouflantes vers la Bibliothèque Nationale de France, vers les Tours Duo et la Tour SOM de Bercy-Charenton.

En permaculture, ce sont 25 kilos de fruits et légumes /m2/an qui y seront co-cultivés, soit 87 500 kilos/an. Choux frisés, bettes à cardes, asperges, pois mange-tout, bleuetiers et autres fleurs comestibles, la traversée de la Seine promet de récompenser délicieusement aussi bien les yeux que les papilles.



2. LE PONT PHILOSOPHAL DES PLAISIRS PARISIENS

Bien plus qu’un lieu de passage d’une rive à l’autre, The Green Line est un lieu de destination où il fait bon se divertir, se cultiver, se sustenter et innover !

Sur la toiture, une agriculture urbaine dense et riche s’enracine en partenariat avec Sous les Fraises.

Dans le pont, un campus se développe sur le thème de la ville intelligente et durable (salles de cours, formation, à destination des étudiants, des entreprises, des professionnels…), mais aussi des restaurants, des loisirs, à destination des Millennials, des voisins et des parisiens.

Nos objectifs :

S’opposer aux effets dégradants de l’industrie agroalimentaire et de la culture de la restauration rapide qui standardisent les goûts.

Défendre la biodiversité alimentaire et promouvoir les effets bénéfiques d’une alimentation locale et de nourriture indigène.

Encourager l’écotourisme attentif et respectueux de l’environnement et les initiatives de solidarité dans le domaine alimentaire.

Réaliser des programmes d’éducation du goût pour les adultes et les enfants.

Travailler pour la sauvegarde et la promotion des traditions culinaires et des mœurs alimentaires.

Aider les producteurs-artisans de l’agroalimentaire qui font des produits biologiques de qualité.

Le développement de ce campus est intimement lié à la nouvelle économie circulaire (agroécologie, robotique, nouvelle énergie, intelligence artificielle, biotechnologies, nouveaux matériaux...). C’est un véritable écosystème incluant un centre de recherche, des laboratoires en co-working, des incubateurs, et des restaurants bios pour les Millennials.

En accord avec les nouveaux modes de travail et de vie, The Green Line répond aux besoins de flexibilité et de nomadisme des nouvelles générations. Tous les espaces ont un accès optimal et de qualité à la connexion. Nous nous appuyons sur les labels WiredScore et R2S pour concevoir des réseaux de connectivité adaptés, sans risque de surexposition. Des ‘wave free zones’ seront également disponibles pour permettre aux usagers de trouver des lieux sans exposition aux ondes électromagnétiques.



3. UN BIOTOPE A ENERGIE POSITIVE

Véritable  laboratoire de recherche & développement The Green Line prône l’exemplarité écologique à travers une gestion durable de l’air et de l’eau en milieu urbain. Outre sa toiture densément végétalisée, le projet vise l’implantation d’un grand jardin amphibien de 8 500 m². Au total, ce seront 12 000 m² de nouveaux espaces verts et de lagunes de phyto-remédiation qui viendront s’enraciner dans le quartier pour mieux le faire respirer et favoriser le développement d’un couloir de biodiversité endémique.

SE DÉPOLLUER

Paris souffre de pics récurrents de pollution aux autres particules fines nocives car elles pénètrent profondément dans l’organisme et augmentent le risque d’infarctus et d’accidents vasculaires cérébraux. La dépollution de l’air est la première priorité du projet. Une forêt de plus de 20 000 plantes, arbustes et arbres recouvre ainsi la passerelle ainsi que le jardin amphibien à quai. Cette végétalisation intensive capte jusqu’à 125 tonnes de CO2, de NOx et de particules fines par an dans l’atmosphère de la capitale en les transformant en oxygène grâce à la photosynthèse. Cette arche-forêt participe ainsi activement à la lutte contre le smog urbain en assainissant la qualité de l’air.

SE FILTRER

La filtration de l’eau est le second grand challenge. Le jardin amphibien joue un rôle essentiel en captant la pollution des eaux de la Seine grâce aux racines des plantes de lagunage. Les eaux de pluie sont récupérées dans les sanitaires mais aussi dans des bassins d’aquaponie (colonisés par les poissons qui viennent s’y nicher) pour irriguer en oligo-éléments les vergers et les potagers. Les eaux grises seront quant à elles récupérées et recyclées en boucles courtes en engrais naturel.

S’AUTO-SUFFIRE

The Green Line intègre les règles du bioclimatisme passif à travers une très bonne inertie thermique et un système de ventilation double-flux entre les fonctions. Selon les horaires de jour ou de nuit, ces fonctions peuvent ainsi échanger les calories et les frigories en temps réel. Afin de baisser sa facture énergétique durant son exploitation, le projet mise intensément sur les énergies renouvelables de pointe :

1. Énergie solaire : 3 000m2 de panneaux solaires hybrides installés sur les toitures pour produire de l’eau chaude sanitaire redistribuée en circuit court dans les cuisines et sanitaires des laboratoires et des restaurants. Ils produisent surtout de l’électricité qui est stockée directement dans des piles à hydrogène.

2. Énergie éolienne : 56 éoliennes axiales à sustentation magnétique produisent l’énergie nécessaire pour l’éclairage public nocturne de la passerelle, le tout sans aucune nuisance sonore.

3. Énergie fluvio-motrice : Le différentiel thermique entre les eaux de surface et les eaux profondes du fleuve bioclimatise les espaces fonctionnels selon les saisons et les besoins en chaud et en froid.

4. Énergie biomasse : Les parties non-comestibles des plantes et les déchets organiques sont transformés en énergie calorifique et électrique au sein d’une centrale de biométhanisation intégrée dans les piles du pont.



4. UNE STRUCTURE BIOMIMETIQUE EN ARÊTE DE POISSON

The Green Line vise la rationalisation de  la construction en termes de planning et de budget !

La structure primaire est composée de deux doubles arches : une double-arche reliant les quais bas sur une portée de 155 mètres et une double-arche reliant les quais hauts sur une portée de 220 mètres. La structure secondaire est constituée d’un triplex de plateaux suspendus à la structure primaire. Les espaces intérieurs ainsi générés sont libres de tous points porteurs, de murs et de gaines. Ils intègrent des doubles-decks permettant l’innervation des réseaux de fluides et l’intégration des jardinières.

Le pont ne traverse pas perpendiculairement le fleuve, pour connecter le Parc de Bercy au Jardin Abbé Pierre. Il présente une portée de 220m pour l’arche supérieure et de 153 m pour l’arche inférieure.

La structure envisagée est une variante hybride des typologies « Bow-String » mixées aux ponts en arcs qui permettent : une grande portée, un tirant d’air élevé (12m), une hauteur structurelle importante par rapport à la portée, des piles aux extrémités réalisables à partir des quais sans aucune nécessité de travaux sur l’eau, ainsi que des efforts réduits dans les éléments de structure secondaire.

L’ossature du bâtiment-pont est composée de quatre arcs qui fonctionnent en compression. La hauteur structurelle des quatre arcs, reliés par des barres verticales articulées, constituent ensemble une poutre échelle, ou Vierendeel, en arche. Les deux arcs reliant les quais hauts constituent la membrure supérieure, et les deux arcs reliant les quais bas la membrure inférieure, de la poutre Vierendeel. Les parties en porte-à-faux de part et d’autres du tablier principal, sont suspendues aux arcs supérieurs par des câbles travaillant en traction, et portées par des consoles en appui sur les arcs inférieurs. La rigidité transversale de l’ouvrage est assurée par les planchers des programmes ainsi que par des poutres secondaires entre les arches.

Dans son approche biomimétique, le bâtiment-pont se développe tel un squelette de poisson de 220 m.

Les fondations du bâtiment-pont sont indépendantes pour les deux membrures supérieures et inférieures mais construites au droit des quais pour ne pas altérer le flux de la rivière, ni constituer un obstacle pour la navigation fluviale.

La réalisation de The Green Line est simple et sans grande nuisance pour les riverains :

Réalisation des nouvelles fondations l’une après l’autre, en commençant par celle des quais bas.

Réalisation des arches en commençant par les arcs inférieurs, à l’aide de barges sur le fleuve.

Elévation de la structure d’échafaudage sur les arcs de la membrure inférieure pour construire la seconde arche.

Suspension du tablier, et construction du reste du programme.

Dans la logique de l’économie circulaire, les parachèvements prônent l’utilisation de matériaux biosourcés issus de filières naturelles et/ou recyclées.



5. UNE EMPREINTE CARBONE NEUTRE POUR UNE SMART CITY ECOLOGIQUE

Quatre thématiques de jardins seront déclinées, sous le contrôle scientifique de l’équipe du CSTB (Centre Scientifique et Technique du Bâtiment) :

Les Jardins des poissons :

Des bassins de dérivation constitueront une vaste zone de refuge en temps de crue pour les poissons du fleuve. Cette zone sera constituée de piliers dont l’implantation permettra de ralentir le flux d’eau ; leur géométrie et leur implantation sera étudiée en lien avec le CSTB, pour maximaliser l’oxygénation passive de la Seine. Outre les poteaux structuraux de l’ouvrage, d’autres de hauteurs variables s’étageront entre l’étiage moyen et le niveau hivernal pour maximaliser l’efficience du système écologique toute l’année. Ces jardins végétalisés par des plantes aquatiques et de grands hélophytes accueilleront les 28 espèces de poissons habitant la Seine tels que des rotengles, des brèmes, des anguilles etc...

Ces jardins d’eau seront également développés sur l’infrastructure afin de réaliser une vaste zone de frai couplé à un système de phyto-épuration étagé en lagunes. Nous pouvons citer parmi les plantes phytoépuratrices les : scirpes (Scirpus, Eleocharis), laîches (carex), papyrus (Cyperus), joncs (Juncus), roseaux communs (Phragmites) et massettes (Typha). Le projet restaurera notablement à la biodiversité indigène paraclimacique de la Seine à Paris.

Le Jardin de l’air pur :

En milieu urbain l’air est en partie pollué par les particules fines. Il a été constaté que des espèces végétales très spécifiques, disposant de trichromes au niveau microscopique, pouvaient capter ces particules, par rugosité et pilosité. La palette végétale des strates basses en pied d’arbres ou d’arbustes regroupe donc des essences choisies pour leur pilosité : oreilles d’ours, clématites, molènes.

En outre, on note que l’efficience de la captation est renforcée par un système de brumisation et d’aspersion qui agglomère les particules fines en suspension dans l’air à des gouttelettes d’eau. Ainsi alourdies, les particules fines se fixent au sol et sur les plantes. Le système de gestion des eaux de pluies externes et l’arrosage automatique des jardinières peuvent donc favoriser cette captation. La plantation de ces essences dans les jardinières et bacs des terrasses permet de façonner un véritable module de « terrasses dépolluantes ». Le projet étant positionné sur le couloir de vent du lit de la Seine, les masses d’air traitées seront considérables.

Le Jardin carbo-absorbant :

Les végétaux, et notamment les plantes ligneuses absorbent le CO2 présent dans l’atmosphère par photosynthèse. Les arbres sont donc des puits de carbone, qu’ils stockent dans leur feuillage, leurs branches, leurs systèmes racinaires et surtout, dans le tissu ligneux de leurs tiges principales. On distingue deux capacités dans le processus : la fixation du carbone (par la photosynthèse) et le stockage du carbone (c’est-à-dire la création d’un stockage de carbone dans le temps). Des études ont montré que les quantités de carbone séquestrées augmentaient avec les surfaces d’espaces boisés et la proportion d’arbres de grande dimension et en bonne santé. Ainsi pour un seul arbre urbain ayant plus de possibilité de croître en largeur, la séquestration du carbone serait jusqu’à quatre fois plus importante qu’un arbre de forêt naturelle.

Afin de mettre à profit cette réflexion, nous avons établi une sélection précise d’arbres à bois dur et dense, reconnus pour leurs capacités carbo absorbantes et carbo stockantes : différents pins, le cyprès, mais aussi l’if, le mûrier, l’aubépine, le chêne, le hêtre, le charme, le cormier ou le houx. Nous avons privilégié en outre les croissances lentes, plus favorable au stockage, car elles nécessitent peu d’opérations de taille et d’évacuation des déchets. Ces arbres à bois dense demandant un minimum d’entretien, peuvent être réutilisés en ébénisterie de manière à amplifier la durée de confinement du carbone et favoriser ainsi l’activité de la tour en lien avec son territoire.

L’agriculture urbaine et les serres participative :

Des essences fruitières indigènes seront plantées afin de favoriser le développement de la petite faune en milieu urbain (cerisier noir, mûrier, sorbier) en complément d’essences fruitières cultivées (pommiers, poiriers), représentatives du savoir-faire arboricole francilien. Les strates basses seront traitées avec de petits fruitiers comme les groseilles, cassis, framboises, fraises, mûres ou myrtilles. Des serres seront conçues comme un véritable centre de ressources pour les acteurs de l’agriculture urbaine, qu’ils soient professionnels ou amateurs, venant de tous horizons et désireux de s’informer, de se fournir en graines et plantes rares, anciennes et de rencontrer à la fois des animateurs, des passionnés, des curieux ou des professionnels issus de secteurs professionnels différents. Un suivi associatif et sociologique pourra également être mené afin de favoriser l’appropriation des jardins par les parisiens et d’observer l’évolution du vivre ensemble autour des espaces cultivés.

Pour l’arrosage de ses multiples espaces verts, The Green Line développe une technologie de récupération d’eaux pluviales sous substrat. L’eau de pluie en surplus se stocke dans un bac spécifique sous les plantes. En période de chaleur, par évaporation, l’eau récupérée vient humidifier le substrat des plantes. Les eaux pluviales sont également récupérées sur le cadre et un système de goutte-à-goutte assure un arrosage raisonné. Les jardins dépolluants sont accompagnés d’une lagune de phyto-remédiation, peuplée d’espèces choisies pour leur pouvoir de dépollution des eaux de la Seine.



6. THE GREEN LINE EN CO-CONCEPTION

Notre démarche se veut ouverte et co-construite avec le maximum de parties prenantes, dont les avis seront largement pris en compte lors des phases de concertation. The Green Line aura un rôle social pour ses utilisateurs.

Elle favorise les échanges, car c’est un lieu de détente, de contemplation et de bien-être.

Nous souhaitons constituer un terreau d’urbanité socialement durable :

- une mixité programmatique, avec des activités et des services de proximité.

- un cadre de vie valorisé minimisant les nuisances et privilégiant le bien-être.

- des espaces publics apaisés et qualitatifs redonnant de la place à des usages autres que ceux purement fonctionnels.
